SPS-Steuerungstransformator-Wickelmaschine
Modell: GW-F60
Drahtdurchmesserbereich: 0.5-3,5 mm (Einzeldraht: 3 mm, Doppeldraht: 2,8 mm x 2).
Magazindurchmesser: 490 mm
Max. fertig OD:100-3500MM
Beschreibung
SPEZIFIKATION:
|
Modell:
|
GW-F60
|
|
Drahtdurchmesserbereich:
|
0.5-3.5MM (Einzeldraht:3mm,Doppeldraht:2,8mm*2)
|
|
Magazindurchmesser:
|
490 MM
|
|
Max. fertiges OD:
|
100-3500MM
|
|
Min. fertige ID:
|
45
|
|
Max. Fertighöhe:
|
200
|
|
Max. Wickelgeschwindigkeit:
|
80
|
|
Wickelkopf
|
GW444
|
KURZE TECHNISCHE BESCHREIBUNG:
Das GW-F60-Chassis ist ein bodenstehendes Heavy-Duty-Chassis, das speziell für große Magnetkerne und dicke Drahtdurchmesser entwickelt wurde. Es verfügt über eine stärkere Leistung und einen größeren Bereich an Anpassungsfähigkeit. Es nutzt eine SPS-Steuerung und eine Touchscreen-Display-Schnittstelle und kann auf a angewendet werden
Vielzahl von Maschinen. Köpfe und Klemmen.
Dieses Produkt besteht aus Standardkomponenten, einschließlich: elektronischer Steuerung, Maschinenkopf-Servomotor, Klemmschrittmotor (Servo kann auch gesteuert werden). Benutzer können Textbefehle problemlos in der Controller-Software bearbeiten. GWP-F60 wird hauptsächlich zum Umwickeln und Aufwickeln einiger schwieriger Produktspezifikationen mit Klebeband verwendet.
TECHNISCHE PARAMETER:
1. Controller:
SPS-Steuerung
2.zeigen:
7-Zoll-Touchscreen-Monitor
3. Programmkapazität:
30 Programme Jedes Programm enthält 30 Segmente
4.Programm:
Benutzerbefehl zum Bearbeiten von Text. Unabhängiges Bedienmenü
5. Datenspeicherung und -ausgabe:
PC-Schnittstelle Software-Update-Schnittstelle
6. Wickelgeschwindigkeit:
Bis zu 120 U/min. Unabhängig veränderbare Geschwindigkeit der Speicherlinie. Unabhängig veränderbare Wickelgeschwindigkeit
7. Kernantrieb:
Schrittmotor 0,8 kW/3,3 Nm
8. Linienabstandskontrolle:
Zeilenabstand automatisch ändern
Kann für Änderungen von nur 0.001 ausgelegt werden
9. Kernleerlauf- und Rückwärtssteuerung:
Vollautomatisch
10. Beschleunigung und Verzögerung:
Vollautomatisch
11. Stopp:
Vollautomatisch
12. Wickelsteuerung:
Vollautomatisch
13. Taping-Vorgang:
Vollautomatisch
14. Maschinenkopfantrieb:
Servomotor 2KW/8,6Nm
15. Spannungsversorgung:
220V, 50HZ
16. Abmessungen und Gewicht der Maschine:
1100 x 100 mm, 600 kg netto, 700 kg brutto
PRAKTISCHE ANWENDUNG:
VERPACKUNG:

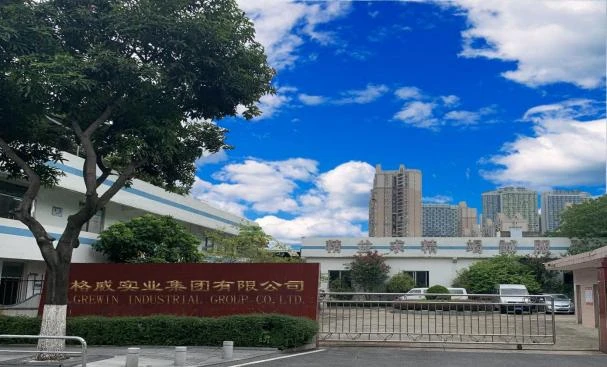

FABRIK:
VIDEO:
