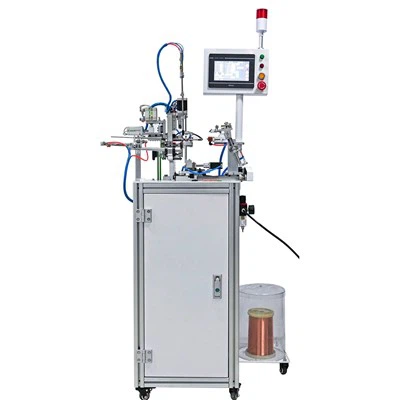

Vollautomatische Gleichtakt-Wickelmaschine

Maschinelles Aufwickeln ähnlicher Produktwirkung





Maschinenbeschreibung



1. Diese Maschine ist vollautomatisch und hauptsächlich für die Herstellung folgender Produkte konzipiert:



① Geeignet für herkömmliche Gleichtaktinduktivitäten mit ein-{0}}litzigen oder doppel--litzigen Kupferlackdrahtwicklungen.



② Maximale Wicklungslänge innerhalb von 12500 mm, Drahtdurchmesser zwischen 0,6 und 2,5 mm.



③ Kompatible Reihe von Magnetringen: Außendurchmesser D18–45 mm, Magnetringhöhe 4–25 mm.



④ Maschinenproduktionseffizienz: hängt von Faktoren wie der Anzahl der Wicklungswindungen und dem Drahtdurchmesser ab. Am Beispiel eines Magnetrings T25*15*8 mit einem Gleichtaktinduktordrahtdurchmesser von 1,2 mm und 20 Windungen pro Seite beträgt die stündliche Produktionskapazität etwa 120 Einheiten.



2. Kurze Beschreibung des Maschinenaufbaus und der Eigenschaften:



① Die Maschine verwendet zur Beschickung ein Förderband (oder eine automatische Zentrifugalschalenbeschickung). Die Magnetringe werden manuell auf dem Förderband angeordnet (oder direkt auf den Schleuderteller gegossen), und die Maschine führt die Magnetringe automatisch zu; Die Kupferdrahtspule wird auf den Boden gelegt. Die Maschine führt den Draht automatisch zu und schneidet ihn ab, wickelt den Draht automatisch auf und legt das fertige Produkt automatisch in den Korb für fertige Produkte.



② Die Maschine verfügt über ein Hakenwickelsystem-. Bei einem Design mit zwei -Stationen wickelt der Magnetring die N1-Wicklung an der ersten Station auf und bewegt sich dann zur zweiten Station, um die N2-Wicklung zu wickeln. Zur Verbesserung der Produktionseffizienz werden zwei Produkte gleichzeitig an zwei Stationen gewickelt.



③ Die Maschine überwacht intelligent den automatischen Produktionsprozess. Bei Auffälligkeiten stoppt die Maschine automatisch und zeigt automatisch die Fehlerursache an.



④ Die Maschine verfügt über eine Touchscreen-Schnittstelle, die eine flexible Einzelschrittbedienung und Änderung verschiedener Parametereinstellungen ermöglicht, wie z. B. die Hakengeschwindigkeit, den Abstand zwischen den einzelnen Wicklungswindungen und die Drahtvorschublänge. Es können Produktionsparameter für mehrere Produktmodelle gespeichert werden. Umstellungen sind bequem. Bei der Bandzuführung passt sich die Breite des Fließkanals an unterschiedliche Produktgrößen an; Für die Wickel- und Magnetringspannstationen genügt ein einfacher Wechsel der Magnetringklemmen, ohne aufwändige Anpassungen.



⑤ Beim Wickel- und Verdrahtungsprozess der Maschine werden mechanische Klammern verwendet, um den Magnetring zu halten, der von einem Servomotor angetrieben wird und sich halbkreisförmig entlang eines Zahnkranzes dreht. Dies ermöglicht eine präzise Steuerung jeder Windung der Wicklung, was zu glatten, ästhetisch ansprechenden und sich nicht kreuzenden Drähten führt.



⑥ Weitere Parameter: Stromversorgung: 220 V; Luftversorgung: 0,5–0,6 MPa Druckluft. Stromverbrauch: ca. 1,8 kW; Gewicht: ca. 450 kg; Maschinenabmessungen: 1280 x 1050 x 1900 (L x B x H, mm).



Geräteinstallation



1. Überprüfen Sie nach dem Zerlegen der Maschine, ob sich an den rotierenden Teilen Bindebänder befinden. Falls vorhanden, entfernen Sie diese, bevor Sie Luft und Strom anschließen.



2. Um die Lebensdauer der Maschine zu gewährleisten, müssen die an die Maschine angeschlossenen Luftschläuche saubere, ölfreie und gefilterte Luft transportieren. Dies gewährleistet die Langlebigkeit der Magnetventile und Zylinder.



3. Die Steckdose des Geräts muss geerdet sein, um Blitzeinschläge oder elektrische Kriechströme zu verhindern.



4. Der Einlassluftdruck des Geräts muss 0,6 MPa erreichen.



Seriennummer.	Artikel	Spezifikation
1	Gesamtabmessungen	1280×1050×1900 (Länge × Breite × Höhe, mm)
2	SPS-Steuerungssystem	Xinjie
3	Bildschirm anzeigen	Xinjie
4	Netzteilmarke	Es ist gut gemeint
5	Motormarke	Xinjie-Servomotor
6	Zylindermarke	Xingchen / Airtac
7	Induktiver Draht	Airtac
8	Führungsschiene und Schieber	Kugelumlaufspindel (China Taiwan TBI5) / Schieber (China Taiwan Hiwin)
9	Gewicht der Ausrüstung	450 kg
