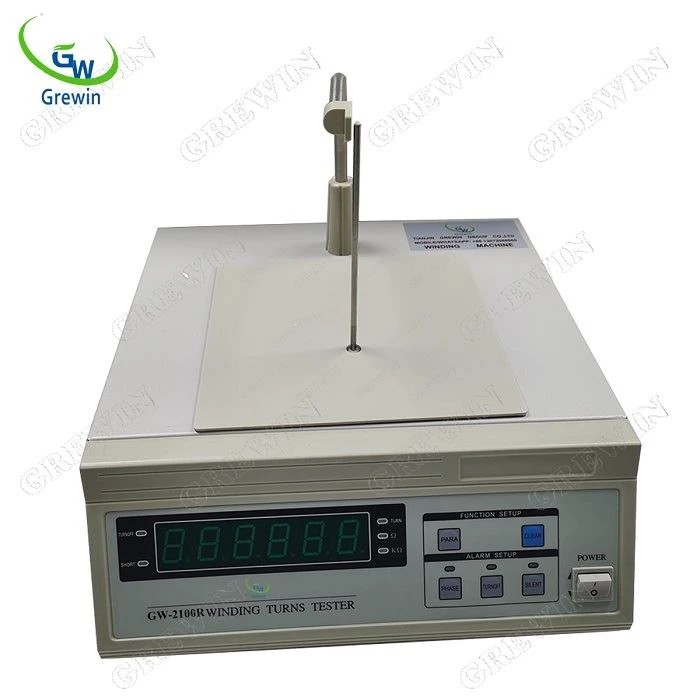

Magnetspule dreht Tester

NAME: GW-2100R Magnetspule dreht Tester

Leistungsbeschreibung

I. Zusammenfassen

1. Produktbeschreibung:

Gw2100/GW2100R Wickelkurventest hat die neuesten Messtechniken in diesem Bereich angewendet. Es hat stabilisierende Leistung und gute Qualität. Diese Geräteserie kann verschiedene Wicklungsdrehungen testen und zeigte den DCR-Wert des Kupferwicklungswiderstands an (Die Prüfung funktioniert nur, wenn es sich um GW2100R handelt). Dieses Instrument wird verwendet, um verschiedene Wicklungsdrehungen wie elektrische Maschine, Transformator, elektrische Maschinenwicklung und Relaisspule zu testen. Das Instrument hat einige Eigenschaften wie intelligent, neuartig im Aussehen und hohe Testgenauigkeit, schnelle Geschwindigkeit, große Reichweite und einfach zu bedienen. Es besteht keine Notwendigkeit, den Bereich zu kalibrieren und zu erneuern, so dass die Testeffizienz erheblich verbessert wird.

2. Technische Indikatoren:

2.1 Arbeitsumfeld:

Temperatur 0 °C ~ 40 °C

Luftfeuchtigkeit ≤90c/oRH

Atmosphärischer Druck 86 ~ 104Pa

2.2 Kurvenprüfung

2.2.1 Der Bereich der Kurvenprüfung;

1 Ring ~ 30000 Ring

2.2.2 Messfehler:

2.2.3 Drehmaße:

Innendurchmesser>4,5 mm, Höhe<100 mm,=""><100 mm="" (die="" sondergrößen="" können="" nach="" zoll="" gefertigt="">

2.3 DCR-Test (nur GW2100R)

2.3.1 Bereich:

Automatische Auswahl

2.3.2 Prüfstrom:

0.1mA、1mA、10mA、100 mA Vier schaltenden Gänge automatische Auswahl

2.3.3 Der Prüfbereich des Widerstands:

100uΩ ~ 20kΩ

2.3.4 Messfehler:

2.4 Betriebsspannung:

220(1±10%) V AC, 50Hz (1±5%)

2.5 Außenmaße:

335mm×320mm×290mm

2.6 Gewicht:

Ca. 6kg

II.Anweisungen des Panels

1.Die Zeichnung der Frontplatte (GW2100R)

2.Die Zeichnung der Rückwand

So erklären Sie das Etikett auf der Vorder- und Rückseite wie folgt:

III. Bedienungsanleitung

1. Vorbereitung für die Messung

Wenn Sie die Netzleitung und die Testleitung anschließen, öffnen Sie den Netzschalter auf "1", und die Anzeige- und Kontrollleuchte leuchtet. Das Display zeigt eine Minute später "GW2100" (entspricht GW2100) oder "GW2100R" (entspricht GW2100R), das Display zeigt "OPEN" (Der Messzustand dreht sich) oder "-OU-"(Der Zustand des Messwiderstands), nachdem es ca. 15Min flackert. Um das Gerät genau zu testen, sollte es 15min vorgewärmt werden

2. Einstellungen (nur GW2100R)

Zur Auswahl des Testinhalts entsprechend der tatsächlichen Messung kann die Taste "PARA" gedrückt werden, um zwischen Drehversuch und DCR-Test zu konvertieren.

3. Messung von Drehungen

3.1 Methode der Alarmeinrichtung auswählen (diese ausgewählte Methode gilt nur für die Prüfung von Kurven, beim Testen des DCR ist diese Methode ungültig);

Die Auswahl des Meldungsrings entspricht jeweils der Taste "Phase", "Turnoff", "Silent" und der passenden Kontrollleuchte. Findet die entsprechende Soll-Prüfung in der Messung statt, klingelt der Innenhummer weiter und informiert die Tester über den jeweiligen Alarm.

Wenn die Phasentaste gedrückt wird und das entsprechende Phasenlicht eingeschaltet ist, deutet dies darauf hin, dass die Wicklungen die Phase tolerieren. Unterbrochener Alarm klingelt, wenn der Gegner ist -

Drücken Sie die Taste "turnoff", die entsprechende Kontrollleuchte leuchtet, wird angezeigt, dass die getestete Wicklung abgeschaltet (offen) ist. Andernfalls klingelt der unterbrochene Alarm, wenn er nicht verbunden werden kann, gleichzeitig ist die "Abschalt"-Lampe oben links am Instrument eingeschaltet. Das Display zeigt "-OPEN-" im Test jederzeit geöffnet an;

Drücken Sie die Taste "silent", die entsprechende Kontrollleuchte leuchtet, der Alarm klingelt immer noch, wenn er kurz ist.

3.2 Messung von Kurven::

Um den Tumbler des Wandlers zum proprietären Standort (die Ecke ≦45^o) gegen den Uhrzeigersinn und um die Prüfwicklung in den Drehprüfaufnehmer zu setzen, was vertikal zur Instrumentenebene ist, dann den Tumbler des Wandlers laufen zu lassen, um den vertikalen Wandler im Uhrzeigersinn zu schließen und dann die Testclips und die Testwicklung zu verbinden, ist der Wert, den das Display zeigt, die Übungsdrehungen des Testwickelwerts. Wiederholen Sie den obigen Vorgang und testen Sie die nächste Wicklung.

6.DCR Test (Nur GW2100R)

Drücken Sie die Taste "PARA" in den Zustand der Widerstandsmessung und die angezeigte Anzeige (OU).

6.1 Klar:

Die Testclips sind kurz wie nach zeichnung, drücken Sie die "clear" -Taste, um die Basisdaten zu löschen, was sie im Messwiderstand angewendet werden.

6.2 Messung des Widerstands:

Um den Prüfwiderstand in die Prüflinie zu verbinden, wählt das Gerät automatisch die Spanne entsprechend der Größe des Widerstandswertes und die LED-Digitalanzeige zeigt den Prüfwert an. Wählen Sie die Messung des Widerstands nach Abschluss der Drehprüfung und können Sie den Kupferwiderstand der Messwicklung auslesen. Die geprüfte Wicklung wird bei der Messung des Widerstands nicht in den Wicklungsprüfaufnehmer eingestellt.

IV. Hinweis

1. Punkt legen Sie das Instrument nicht in der Nähe des größeren Magnetfeldes, es wird den normalen Test des Instruments bewirken

2. Wenn die Prüfwicklung von selbst kurz ist, wirkt sich dies auf die Präzision aus.

3. Die Prüfwicklung wird in der Mitte des Wandlers verlegt, um eine Beeinträchtigung der Prüfgenauigkeit des Geräts zu vermeiden.

4. Nicht durch die Testleitung in den Wandler; Es wirkt sich auf die Testergebnisse aus

5. Die Testlinie ist Verschleißteile, wenn das Instrument nicht schön messen oder nicht die Normalität testen, überprüfen Sie bitte die Testleitung abbrechen, ob schlechte Verbindung oder der andere Fehler.

6. Das Prüfelement sollte leicht abgesetzt und abgesetzt werden, um einen Aufnehmer zu vermeiden, die Wippe des laufenden Wandlers sollte 45 nicht überschreiten^Ound das Ausführen der Wippe des Wandlers mit hoher Leistung sollte den Wandler für immer beschädigen.

7. Zum Schutz des Wandlers beim Transport und der Handhabung des Instruments.

PRODUKT:

VERPACKUNG:

Verpackungsmaterial: Karton / Holzkiste mit Schaumstoff im Inneren.
1.General Paket (Papierkarton oder Plastiktüte): Für kleine euippte Teile für Ringkerntransformator Wickelmaschine, Verpacken Sie es mit Form und Packpapier, um zu garantieren, dass es während des Transports ungebrochen ist.
2. Holzkofferpaket: Für größere Toroidalwickelmaschine haben wir spezielle qualifizierte Schreiner, die den richtigen Holzkoffer mit exakter Dicke, Dichte, Länge machen würden. Der Pfeil nach oben ↑markiert auf dem äußeren Holzkoffer. Puffermaterial würde in die Holzkiste gelegt, um Risse und Stöße zu vermeiden.
