Transformator-Trockenofen

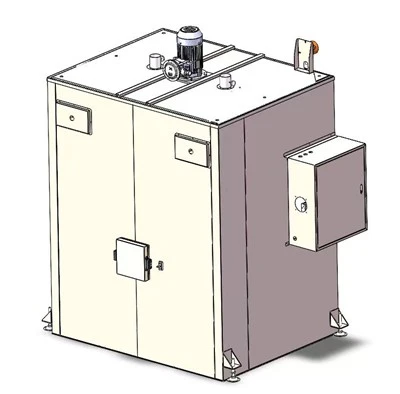

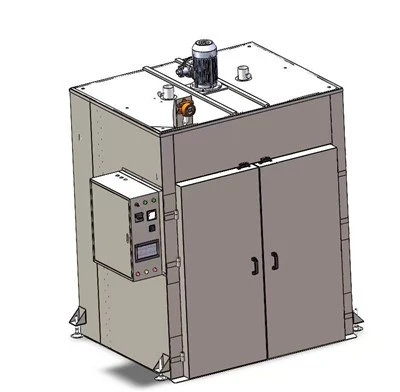

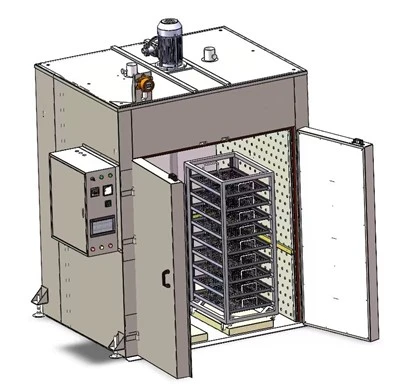

1. Aussehen der Ausrüstung





2.Maschine Dimensionsparameter





Artikel	Spezifikation
Stromversorgung	Wechselstrom 380 V
Leistung	13,5 kW
Temperaturbereich	RT+10 ~ 180 Grad
Gesamtdimension	L2110 × B960 × H2050 mm
Interne Kammergröße	L1500 × T800 × H1300 mm
Maschinentyp	Bodenstehender Typ (Ein- und Ausfahren mit Wagen)
Türöffnungsmodus	Doppeltür vorne



3. Mensch--Maschinenschnittstelle





5.Maschine Merkmale



Hierbei handelt es sich um einen speziellen Transformator-Trockenofen, der speziell für den Umgang mit brennbaren und explosiven Gasen entwickelt wurde, die in der frühen Phase des Transformatorbackens entstehen. Es verfügt über eine bodenstehende Struktur mit vorderen Doppeltüren und einem Warmluftzirkulationssystem.



A. Ausgestattet mit einem leistungsstarken 4-poligen 2P-Luftzirkulationsmotor und einem hochtemperaturbeständigen 15-Zoll-Lüfterrad mit mehreren Flügeln. Es kann brennbares Gas innerhalb von 30 Minuten vollständig absaugen, um die Gaskonzentration zu senken und einen Brand- und Explosionsschutz zu gewährleisten.



B. Auf beiden Seiten sind Heizrohre installiert, wobei die Anschlussblöcke oben in der Ofenkammer angebracht sind, wodurch wirksam verhindert wird, dass elektrische Funken brennbares Gas entzünden.



C. Dreistufiger elektrischer Steuerungsschutz: 1. Stufe: PID-Temperaturregler, 2. Stufe: digitaler Übertemperaturschutz, 3. Stufe: Hauptstrom-Abschaltschutz



D. Explosionssicheres Türriegeldesign. Zur Explosionsentlastung öffnet sich die Ofentür automatisch am tiefsten Auftreffpunkt der Explosionswelle.



E. Digitaler PID-Temperaturregler mit Echtzeit-Temperaturkurvenanzeige, einfache Temperatureinstellung.



F. Eingebaute-mehrere Funktionen, einschließlich Übertemperaturschutz, Motorüberlastschutz, verzögertes Ausschalten-, Startzeitpunkt usw

Temperatur-Zeitpunkt erreicht.



G. Aufheiz-, Konstanttemperatur- und Abkühlstufen mit frei programmierbarer Temperatur und Haltezeit.



6.Konfiguration Liste



Artikel	Beschreibung
Äußerer Schrankkörper	1,5 mm kaltgewalztes Stahlblech mit elektrostatischer Pulverbeschichtung auf der Oberfläche
Belüftungsplatte	Perforiertes 1,0 mm starkes verzinktes Stahlblech
Wärmedämmschicht	100K Steinwolle + hochtemperaturbeständige Glasfaserbaumwolle
Dichtungsmaterial	20 mm hochwertiger Silikonschaumstreifen



Elektrische Komponenten



NEIN.	Name	Spezifikation	Marke
1	Temperaturregler	7-Zoll-All--HMI	Huibang
2	Über-Übertemperaturschutz	XMTG-3410(N)	Yatai
3	Zeitrelais	AH3-3-60M	Omron
4	Umwälzventilatormotor	Vertikaler explosionsgeschützter Motor, 380 V, 1,5 kW	-
5	Heizrohr	380V / 2KW	-
6	AC-Schütz	SP-11	Shihlin
7	AC-Schütz	SP-30	Shihlin
8	Mehrblatt-Lüfterrad	15 Zoll	-
9	Phasenfolgeschutz	XJ3-G	-



VERPACKUNG:





FABRIK:
