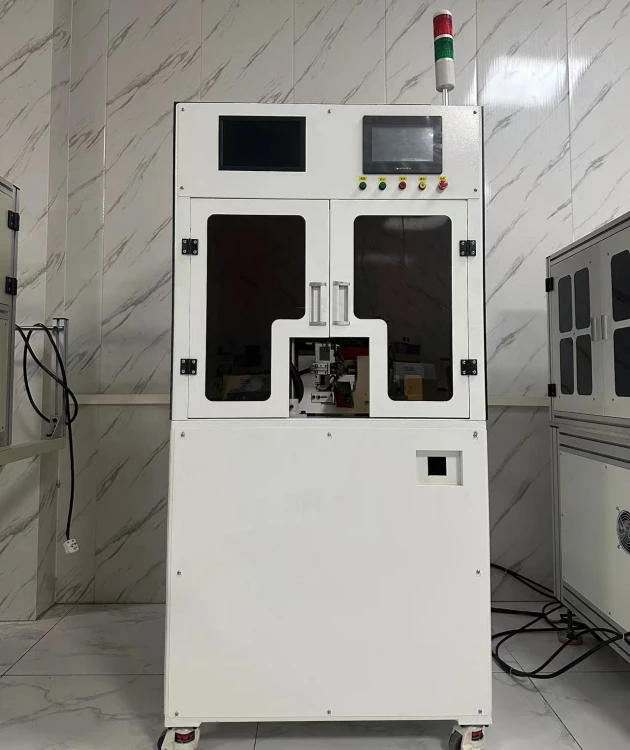

Vollautomatische Maschine zum automatischen Spulenwickeln

Entwurf:



Das Gerät ist als Standschrankkonstruktion mit einem Einzelarbeitsplatz, Links- und Rechtshub von 180 mm, Auf- und Abhub von 200 mm und einem maximalen Rotationsdurchmesser von 120 mm konzipiert. Es kann unbeaufsichtigtes automatisches Aufwickeln, automatische Kabelanordnung, automatisches Erhitzen und Formen, automatisches Fadenabschneiden und automatisches Entfernen aus der Form realisieren.



Technische Parameter:

Spindel	1
Spindelgeschwindigkeit	3000 U/min (maximal)
Spulenbreite	8 mm (maximal)
Wickeldurchmesser	120 mm (maximal)
Drahtdurchmesser	0.02-0.25 mm (aufrüstbar)
Einstellbereich für den Verkabelungsabstand	0.5mm(max.)
Auflösung des Zeilenabstands	%7b%7b0%7d%7d.0001mm
Klebemethode	Heißluftverklebung (Alkoholbindung optional)
Injektionsmethode	Abstrichtyp
Spindelmotor	200 W (AC-Servomotor)
Gasquelle	0,5 MPa oder mehr (Reingas)
Stromspannung	AC220V ±10 % 50 Hz
Gesamtleistung	2, 15KW
Maschinengröße	800 mm * 600 mm * 1650 mm
Maschinengewicht	160 kg

U-Achse (Drehung)	400-W-Mitsubishi-Servomotor	Lager	Japan NSK
X-Achse (links und rechts)	200W Mitsubishi-Servomotor	Sensor	Japan Omron
YY-Achse (oben und unten)	200W Mitsubishi-Servomotor	Pneumatische Komponenten	Airtac oder SMC
Kontrollsystem	hochpräzise Bewegung Regler	Spindelkabelbox	Verdickte Box, unabhängig entwickelt
Mensch-Maschine-Schnittstelle	8072IP-Touchscreen	Arbeitstisch	Verdickter Tisch, unabhängig entwickelt
Schraubenführung	Marke Taiwan Shangyin, C-Level-Genauigkeit	Mechanische Komponenten	Unabhängige Forschung und Entwicklung
Zahnriemen	Japan-Bando	Lager	Lager: Japan NSK

 Merkmale:



◆Das Hauptchassis dieser Maschine besteht aus fein verarbeiteten Gesamtmaterialien, um die durch den Zusammenbau verursachte Montage zu minimieren.

Fehler, um die Genauigkeit der relativen Position jedes Teils und die Stabilität der langfristigen Verwendung sicherzustellen.

◆ Der Steuerungsteil verwendet das fortschrittlichste Mehrachsen-Bewegungssteuerungssystem mit linearer und Bogeninterpolation.

Hervorragende Leistung wie Spiralwicklung sowie einfache Realisierung der automatischen Zuführung, des automatischen Fadenaufwickelns und des automatischen Aufwickelns.

Grundschritte vollautomatischer Maschinen wie Draht, Präzisionsdrahtanordnung, automatische Drahtwicklung, automatische Drahtbeschneidung, automatisches Stanzen usw.

Zusätzlich zur Reihenfolge können auch verschiedene schwierige Verfahren wie der rechtwinklige Drahtabgang und das Einpressen des Drahtes in den Schlitz realisiert werden.

◆ Die Mensch-Maschine-Schnittstelle ist einfach und leicht verständlich, einfach zu bedienen, reagiert schnell und verfügt über eine Passwortspeicherfunktion.

Verhindern Sie, dass Unbefugte das Programm ändern.

◆ Jede Bewegungsachse verwendet einen Mitsubishi-Servomotor. Angetrieben, hohe Geschwindigkeit, präzise Positionierung, lange Lebensdauer.

◆ Wichtige Komponenten bestehen alle aus großen Markenprodukten.

◆ Entsprechend den Anforderungen des Käufers können auf der Kontrollkarte 250 Produktdokumente gespeichert werden. Die Parameter eines Produkts werden in einem unabhängigen Produktdokument gespeichert. Die gespeicherten Dokumente können auf der Steuerkarte gespeichert werden oder das Backup kann über eine U-Disk exportiert werden. Bei der Auslieferung bearbeiten unsere technischen Mitarbeiter die entsprechenden Parameterdokumente auf Basis aller bereits gelieferten Produkte. Bei der Verwendung muss der Käufer lediglich zum entsprechenden Dokument entsprechend dem Produktmodell wechseln und die Werkzeugvorrichtung austauschen. für Produktion und Debugging.



Anpassung:



◆ Induktorspule

◆ Linearmotorspule

◆ Hoch- und Niederspannungsspulen mit LCD-Hintergrundbeleuchtung

◆ Hoch- und Niederspannungsspule der Zündung

◆ Sensorspule

◆ Magnetventilspule

◆ Kfz-Einspritzspule. ◆ Kfz-ABS, Ladespule

◆ Kfz-Instrumentenspule

◆ Kfz-Bremsspule ◆Schwingspule

◆ Andere flach gewickelte selbstklebende Spulen



Lieferliste



◆ Ein Einzelstations-Wicklungshost;

◆ 1 emaillierte Drahtabdeckung (250 x 350 x 3 mm);

◆ 1 Satz Wickelvorrichtung;

◆ 1 Satz häufig verwendeter Sechskantschlüssel;

◆ 24--27 1 Gabelschlüssel;

◆Eine Kopie der Bedienungsanleitung.



Verpackung



◆Verpackungsmethode: Holzkiste

◆Verpackungsabmessungen: Länge:860mm Breite: 740 mm Höhe: 1780 mm ◆Verpackungsgewicht: 200 kg
