Vollautomatische Hohlspulenwickelmaschine
Modell: GW-AC60
Drahtdurchmesser: 0,8 ~ 4,5 mm (entsprechend der Realität)
Drehgrifflänge: Kleiner oder gleich 45*50
Der größte Arbeitsweg der Leitungswelle: 80
Rolllinienrichtung: positiv, umgekehrt
Der minimale Anweisungswert der Rollachse: 0.1̊
Der maximale Anweisungswert der Rollenwelle: ± 99 ̊ ± 359,9 ̊
Beschreibung

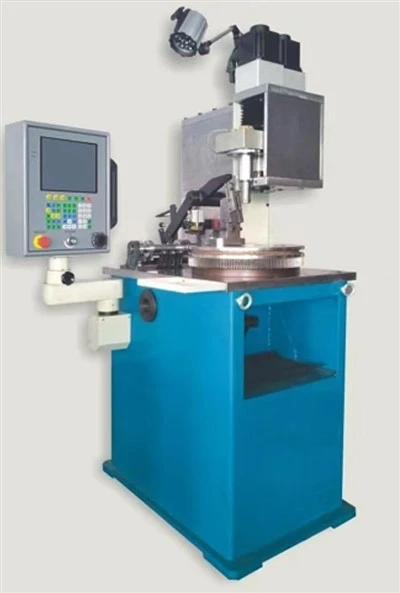

GW-AC60 vollautomatische Hohlspulenwickelmaschine
MASCHINENEINFÜHRUNG:
Das Modell GW-AC60 verwendet den neuesten Herstellungsprozess, der beim Aufziehen und Trennen stabiler ist und das Phänomen der Laufpositionen deutlich verringert hat. Optimieren Sie das Design der mechanischen Struktur, verbessern Sie die Gesamtleistung der Mechanik und reduzieren Sie den wiederholten Positionierungsfehler weiter. Durch den Einsatz eines hochauflösenden Servomotors ist der Drehwinkel genauer. Die Hauptachse nutzt deutsche Technologie zur Entwicklung und Produktion, und der Schlagfehler wurde weiter reduziert, um den hohen Anforderungen an den Innendurchmesser verschiedener leerer Kernspulen gerecht zu werden. Produkte werden häufig in verschiedenen Branchen eingesetzt, beispielsweise in Hochfrequenz-, neuen Energie- und Netzwerktransformatoren.
Haupteigenschaften:
1. Verwenden Sie PC-Steuerung, Servokraft, bequeme mechanische Einstellung und viele Trainingsstationen und können Hohlspulen verschiedener Formen einspritzen.
2. Das obere Steuerungssystem verwendet den international führenden CNC-Controller, eine leistungsstarke Dual-Core-CPU, eine Windows-Bedienoberfläche und ein 10--Zoll-LCD-Touch-Display. Der Bildschirm ist klar und intuitiv, stabil, leicht zu erlernen und einfach verständlich und einfach zu bedienen.
3. Das Antriebssystem ist ein importierter hochpräziser Servomotor, der organisch auf das CNC-Steuerungssystem abgestimmt ist, das über eine genaue Synchronisierung, zuverlässige Steuerung und genaue Bewegungsposition verfügt und verschiedene Produkte mit hoher Leerkernspule herstellen kann. Wesen
4. Wählen Sie eine halbautomatische Hohlspulen-Schälmaschine, die ein großflächiges Schälen und Ausdünnen runder Linien ermöglicht
Die wichtigsten technischen Parameter:
|
Kabeldurchmesser: |
0.8 ~ 4,5 mm (entsprechend der Realität) |
|
Länge des Drehgriffs: |
Kleiner oder gleich 45*50 |
|
Der größte Arbeitsweg des Leitungsschachtes: |
80 |
|
Rolllinienrichtung: |
positiv, umkehren |
|
Der minimale Befehlswert der Rollachse: |
0.1̊ |
|
Der maximale Anweisungswert der Rollenwelle: |
± 99 ̊ ± 359.9 ̊ |
|
Der minimale Einstellwert der Nockenwelle: |
0.1 |
|
Maximaler Einstellwert der Nockenwelle: |
359.9 ̊ |
|
Minimaler Einstellwert der Hubwelle: |
0.01 |
|
Der maximale Einstellwert der Hubwelle: |
100 |
|
Produktionsausfälle pro Minute: |
5-6 |
|
Minuten/Minute (Aufzug) Leitungsservo senden: |
NEIN |
|
Rollleinenservo: |
1,5 kW |
|
Servo löschen: |
3.0kW |
|
Hubservo: |
1,5 kW |
|
Totale Kraft: |
6.0kW |
|
Maschinengröße: |
3200*1300*1900 |
|
Maschinengewicht: |
950kg |
